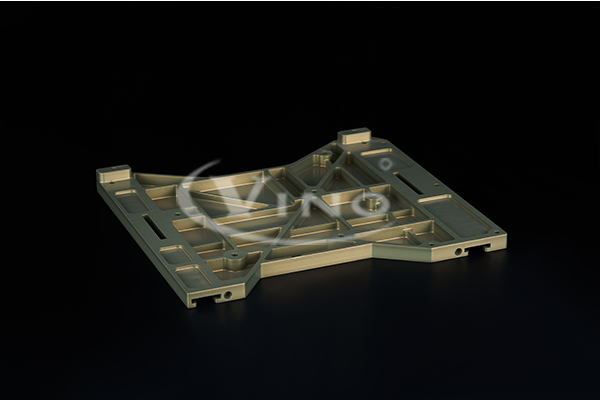

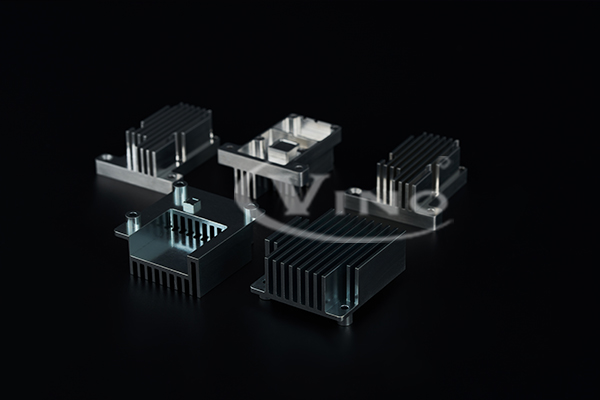

在精密機械加工領域，深窄型開口槽作為核心結構特征，廣泛應用于航空航天、汽車零部件、精密儀器、液壓油路板等高端制造場景，其加工精度直接決定設備的裝配精度、運動穩定性與使用壽命。深窄型開口槽通常定義為槽寬≤5mm、槽深≥10mm、深徑比（槽深與槽寬比值）≥2:1的開口式溝槽結構，受限于其結構特殊性，加工過程中易出現尺寸偏差、表面缺陷、形位公差超差等問題，因此建立科學、規范的質檢體系，采用適配的質檢技術，成為保障產品質量、降低生產成本的關鍵環節。本文結合精密加工工藝特點，系統闡述深窄型開口槽的質檢核心要求、常用技術方法、流程規范及優化策略，為行業實踐提供技術參考。
深窄型開口槽的質檢核心訴求，源于其結構特性與應用場景的嚴苛要求，與普通溝槽相比，其質檢重點更聚焦于尺寸精度、形位公差、表面質量三大維度，且檢測難度顯著提升。從結構層面來看，深窄型開口槽槽寬狹小、槽深較大，導致檢測工具難以深入槽內，易出現檢測盲區；從加工誤差來看，銑削過程中刀具懸伸過長易產生振動，導致槽壁傾斜、槽寬不均勻，同時排屑困難易引發毛刺、劃痕等缺陷，這些誤差均需通過精準質檢予以識別。從應用需求來看，航空發動機榫槽、汽車噴油嘴深槽等關鍵部件，對深窄型開口槽的尺寸精度要求達到微米級，形位公差需控制在±0.005mm以內，表面粗糙度需滿足Ra≤0.8μm，任何一項指標不達標，都可能導致設備運行故障，甚至引發安全隱患。
當前，精密機械加工中深窄型開口槽的質檢技術，主要分為接觸式檢測與非接觸式檢測兩大類，兩類技術各有適配場景，需結合檢測精度要求、生產效率、工件材質等因素合理選擇，實際應用中常采用“互補檢測”模式，兼顧精度與效率。
接觸式檢測技術是傳統且成熟的質檢方式，核心優勢在于檢測精度高、數據穩定性強，適用于批量較小、精度要求極高的深窄型開口槽檢測，其核心設備包括三坐標測量機、數顯深度尺、塞規、百分表等。三坐標測量機作為接觸式檢測的核心設備，通過高精度探針接觸槽壁、槽底等關鍵部位，采集三維坐標數據，可精準測量槽寬、槽深、槽壁垂直度、對稱度等多項指標，測量精度可達0.5-5μm，能夠有效識別尺寸偏差與形位公差超差問題。在實際操作中，針對深窄型開口槽的結構特點，需選用直徑≤1mm的微型探針，避免探針無法深入槽內或刮傷槽壁，同時采用“分層測量”策略，對槽口、槽中部、槽底部進行多點測量，減少測量誤差。此外，塞規可用于快速檢測槽寬一致性，通過選用與槽寬標準值匹配的通規、止規，快速判斷槽寬是否在允許偏差范圍內，適用于批量生產中的快速篩查；數顯深度尺則可便捷測量槽深，測量精度可達0.01mm，操作簡單、效率較高，但受限于測量角度，難以檢測槽底平整度與槽壁傾斜度。
接觸式檢測技術雖精度可靠，但存在檢測效率低、易損傷工件表面、檢測盲區難以覆蓋等不足，隨著精密加工向批量生產、微納級精度發展，非接觸式檢測技術逐漸成為深窄型開口槽質檢的主流方向，其中激光頻率梳3D輪廓測量、機器視覺檢測技術應用最為廣泛。
激光頻率梳3D輪廓測量技術憑借非接觸、高精度、高效率的優勢，成為高端深窄型開口槽質檢的核心技術，其基于飛秒激光鎖模技術，通過發射超短脈沖激光掃描槽體表面，利用反射光與參考光的干涉效應，解算各點三維坐標，重構槽體輪廓，測量精度可達納米級，深度測量不確定度≤0.3μm。該技術有效解決了接觸式檢測的盲區問題，尤其適用于深徑比＞10:1的深窄槽檢測，如航空發動機榫槽（深12mm，寬3mm）檢測中，通過螺旋掃描可獲取高密度點云數據，精準測量槽底平面度誤差≤0.5μm，檢測效率比三坐標測量機提升4倍。在實際應用中，針對深窄槽的光學遮擋問題，可采用同軸落射測距方式，結合微型光纖探頭，實現槽底100%覆蓋檢測；同時通過溫度補償、振動相位修正等技術，抑制工業現場環境對測量精度的影響，確保數據可靠性。
機器視覺檢測技術則適用于批量生產中的快速質檢，其通過工業相機采集槽體圖像，結合圖像識別算法，自動識別槽寬偏差、毛刺、劃痕、槽壁傾斜等缺陷，檢測效率可達每秒3-5件，能夠滿足大規模生產的質檢需求。該技術的核心在于圖像采集與算法優化，需選用高分辨率工業相機與環形光源，確保槽內光線均勻，避免陰影導致的檢測誤差；同時通過深度學習算法訓練，優化缺陷識別模型，可精準識別尺寸偏差≥0.01mm、毛刺長度≥0.05mm的缺陷，誤檢率控制在0.5%以內。但該技術受限于圖像分辨率，難以檢測槽底微小缺陷與微觀表面粗糙度，通常需與激光測量技術配合使用，實現“宏觀缺陷篩查+微觀精度檢測”的雙重保障。
完善的質檢流程是確保深窄型開口槽質檢效果的關鍵，結合精密加工工藝，需建立“事前預防-事中檢測-事后復盤”的全流程質檢體系。事前預防階段，需對加工設備、刀具進行精準校準，選用高耐磨性刀具（如涂層硬質合金、PCD刀具），定期檢測刀具磨損情況，同時優化加工參數，采用分層切削、高圧冷卻等工藝，減少加工誤差；事中檢測階段，采用“首件全檢+批量抽檢”模式，首件產品需通過三坐標測量機進行全面檢測，確認各項指標達標后，再進行批量生產，批量生產中每間隔50件抽取1件進行全檢，重點檢測槽寬、槽深、形位公差等核心指標；事后復盤階段，對檢測中發現的不合格產品進行分類統計，分析誤差產生的原因，如刀具磨損、機床熱變形、裝夾松動等，針對性優化加工與質檢方案，形成閉環管理。
當前，深窄型開口槽質檢技術仍面臨諸多挑戰，如深徑比＞25:1的超深窄槽檢測盲區、微納級缺陷識別精度不足、批量檢測效率與精度的平衡等。未來，隨著數字化、智能化技術的發展，質檢技術將向“智能化、一體化、高效化”方向升級：一方面，激光頻率梳3D輪廓測量技術將與AI算法深度融合，實現檢測數據的實時分析與誤差預判，進一步提升檢測精度與效率；另一方面，機器視覺檢測將向高分辨率、多維度發展，結合CT掃描技術，實現槽體內部缺陷的精準檢測；同時，數字化質檢系統將與加工系統聯動，實現加工與質檢的實時協同，從源頭減少不合格產品的產生。
綜上所述，深窄型開口槽的質檢是精密機械加工質量控制的核心環節，其質檢技術的選擇與流程的規范，直接影響產品質量與生產效率。接觸式檢測與非接觸式檢測技術的互補應用，結合全流程質檢體系的建立，能夠有效解決深窄型開口槽的檢測難題，保障產品精度達標。隨著高端制造行業的不斷發展，深窄型開口槽的結構將更加復雜，精度要求將進一步提升，需持續推動質檢技術的創新與優化，完善質檢標準，為精密機械加工行業的高質量發展提供支撐。
